超高频电子标签工作原理分析

文章来源：网络 发布时间：2015-11-26 访问量：人

　　射频识别(RFID)技术作为一种新兴的自动识别技术，近年来在国内外得到了迅速发展。目前，我国开发的RFID产品普遍基于中低频，如二代身份证、票证管理等。在超高频段我国自主开发的产品较少，难以适应巨大的市场需求以及激烈的国际竞争。超高频(UHF)标签是指工作频率在860～960 MHz的RFID标签，具有可读写距离长、阅读速度快、作用范围广等优点，可广泛应用于物流管理、仓储、门禁等领域。

　　UHF RFID标签的工作原理
　　射频识别系统通常由读写器(Reader)和电子标签(RFID Tag)构成。附着在待识别物体上的电子标签内存有约定格式的电子数据，作为待识别物品的标识性信息。读写器可无接触地读出标签中所存的电子数据或者将信息写入标签，从而实现对各类物体的自动识别和管理。读写器与电子标签按照约定的通信协议采用先进的射频技术互相通信，其基本通讯过程如下：
　　(1)读写器作用范围内的标签接收读写器发送的载波能量，上电复位;
　　(2)标签接收读写器发送的命令并进行操作;
　　(3)读写器发出选择和盘存命令对标签进行识别，选定单个标签进行通讯，其余标签暂时处于休眠状态;
　　(4)被识别的标签执行读写器发送的访问命令，并通过反向散射调制方式向读写器发送数据信息，进入睡眠状态，此后不再对读写器应答;
　　(5)读写器对余下标签继续搜索，重复(3)、(4)分别唤醒单个标签进行读取，直至识别出所有标签。

　　UHF RFID标签的结构及系统规格

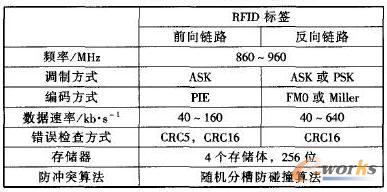

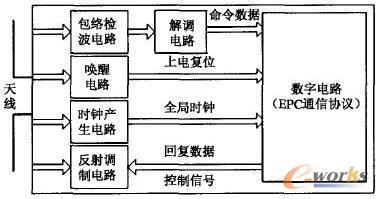

　　UHF RFID标签的示意图如图1所示，由模拟和数字两部分组成。模拟电路主要包括天线、唤醒电路、时钟产生电路、包络检波电路、解调电路和反射调制电路;数字部分主要实现EPC通信协议，识别读写器发出的命令并执行，如实现多标签阅读时的防冲突方法、执行读写器发送的读写命令、实现读写器和标签的通讯过程以及对输出数据进行编码等。协议规定的标签系统规格如表1所示。
