基于MIS和RFID技术的巡检系统
文章来源：博能科技 发布时间：2018-05-24 访问量：人 随着我国电力系统改革的不断的深入，大运行体系的雏形已慢慢显示出来。不需要工作人员现场监管变电站数量有了很大提升，以往只监管一个变电站值班人员如今能够同时对一定范围内的所有变电站进行巡视跟倒闸操作。
由于值班人员负责变电站数量有提升，因此必须加强巡视的力度，确保出现问题可以尽快发现。设备巡视是生产MIS系统运行的重要的组成部分，巡视工作具体流程为：一、建立巡视作业指导卡;二、打印指导卡;三、以指导卡中的内容为依据展开对设备全面检查;四、将填写指导卡中的内容反馈给生产MIS系统。
以往加强巡视效果就意味着加大巡视的工作量，但是系统的出现有效地解决这一矛盾。工作的人员首先创建RFID标签，然后在网络上将巡视任务下载到便携式RFIDduxieqi/' target='_blank'>RFID读写器中，通过标签对设备进行扫描，最后通过计算机和网络将巡视的结果上交给生产MIS，如果巡视发现异常的情况，生产MIS会自动出现提示的信息。
1 RFID简介
RFID，英文全称为Radio Frequency Identification，中文名称为无线射频识别，人们形象将它称为电子标签。这是一种目前应用最为广泛自动识别技术。 它硬件构成只有RFID阅读器及RFID标签，它的识别原理就是射频信号的发送和接收。RFID技术的主要的优势在于防水、能够在高温条件下使用、抗干扰、不容易损坏、有效的距离远、存储空间大、不用直接接触等。RFID早已经被引入到智能电网系统中，帮助收集物体各种信息，为决策提供了更加全面、实时、准确信息依据。具体来说，应用主要是：证件防伪、智能指挥交通和物流、电子支付等。
2 巡检系统原理
在进行巡检之前，要给变电站中所有的设备逐一创造RFID标签，标签上数据主要是设备的过去是否曾经维修、存在哪些缺陷等。然后巡视人员会携带便携式终端展开巡视工作。每经过一个设备间隔，利用终端扫描方式搜集信息，之前出现过问题地方会重点检查。
工作人员首先将便携式RFID设备通过计算机及网络跟生产MIS系统连接起来，从生产MIS系统中获取设备相关信息及巡视作业指导卡，然后带着便携式设备到现场展开正巡检的工作，扫描所有的设备上粘贴的标签，搜集设备工作状态的信息，然后将结果保存起来。不但重复上述的过程，直到完成所有设备巡检工作后将汇总的巡检结果上交至生产MIS系统，系统会根据搜集到的信息进行判断，如果判断中发现缺陷，就会自动填写缺陷信息并且提示给工作人员。智能巡检系统流程图1所示：
便携式RFDI终端本身就有一定存储空间。因此它可以和生产MIS系统的数据库进行信息数据的双向交换。而且，相关的工作人员能够在两边的存储空间中访问及获得数据。
3 巡检系统介绍
巡检系统正常运行是建立在全面了解电站中全部设备信息基础上，通常来说，MIS系统中都保存有这样信息，所以在使用巡检系统的时候，能够和MIS系统连接起来，直接利用设备的信息数据，极大降低了设备信息录入的工作量。另外，巡检系统中设备管理模块能够独立进行工作，也就是系统能够自行录入设备的信息。
、
(1)便携式RFID读写器;便携式RFID主要作用是从RFID标签中搜集跟获取信息，或者将信息植入到设备的标签中。RFID技术是在无线电理论的基础上发展而来的，优势十分明显。它和标签之间信息往来完全是通过无线电波实现，所以RFID终端可以读取含有白标签中的RFID码片信息，大幅提高巡检工作效率，而且还能够保持信息输入严格的遵循规范。
(2)RFID标签;设备上RFID标签中信息都是和该设备有关的，具体有：检修记录、曾经出现异常、巡检重点等。使用便携式的RFID终端扫描标签以后，就会显示设备的工作状态以及巡检重点等。
(3)通信计算机;通信计算机是便携式RFID设备跟生产MIS数据库之间的桥梁。它将后者中巡检任务、数据库其他信息等传递给了前者;同时将前者搜集到巡检信息传输给后者

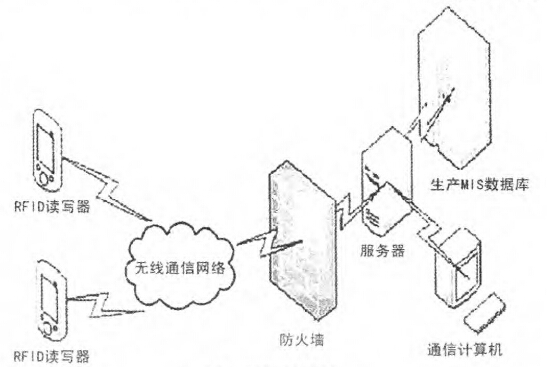

(4)生产MIS设备数据库;变电站系统中所有设备的相关的信息都保存在生产MIS数据库当中，这些信息十分的全面。比如针对设备来说，有额定电流、额定电压、生产日期、曾经出现故障等。以上这些信息给巡检工作带来了很大方便，也给管理人员决策和电网建设提供了重要依据。图2描述了其网络结构。
4 巡检系统特点
设备相关数据的录入、汇总等任务都属于巡检环节。考虑到了为实际使用提供便利，巡检系统尽量遵从人性化设计原则，减少巡检工作量的同时有效避免以往人工巡检中存在的很多不可避免错误，促进巡检工作质量跟效率的全面提升。
(1)实现了缺陷填报的及时性;通过无线RFDI技术进行巡检，使得巡检结果更具时效性。以往人工巡检流程为：巡检设备――发现缺陷――缺陷填报――缺陷消除――缺陷验收。
使用巡检系统后，在巡检工作中的任何环节一旦发现了缺陷会马上反馈给巡检系统，然后填报相关文件。(2)实现了巡检工作的方便性;巡视人员携带便携式终端到现场逐一扫描所有设备，系统会显示出本次巡视的相关信息，将这些信息录入到巡视结果当中，巡视完成。而且当巡视人员需要了解某设备过去故障信息，直接扫描了就可了解。
这种类似于“移动办公”系统给巡检工作带来了极大便利。(3)实现了巡检工作的全面性、快速性;便携式RFID终端中有巡检工作指导卡，指导卡会告知并且提示巡检人员本次巡检的对象，因此大大的降低了漏巡的可能性。如果巡检发现所有设备正常，扫描完后不用进行任何的操作，巡检完成。
(4)实现了系统应用可扩展性;为方便用户，系统早以设置了一些常见数据类型，除此之外，用户还可以直接对这些类型进行编辑。而以往修改数据类型的流程十分的复杂。
5 结语
将生产MIS和RFID技术引入到变电站巡检工作当中，有效避免了以往漏巡、责任混淆等问题，促进巡检工作质量和效率的提升及变电站规范化和信息化水平的提高。为将来大体系建设跟运行提供重要的保障。
