沈阳博能科技有限公司《RFID跑步智能记录管理系统》采用射频识别(RFID)系统和125K低频激活技术、计算机信息处理等高新技术与体育运动相结合，便于运动员在跑步时携带而不影响其竞技状态。该系统计时精度可达10ms，完全可以满足现代体育竞技的要求，同时可用于对多个人物目标跑步统计以及管理。可用于学校学生跑步比赛或者跑步成绩的统计及管理，提高了跑步成绩的精确度，节省了人力及时间。

系统原理

　　每当运动员带着双频电子标签经过跑道处计时线圈时，125K低频激活天线能够立即激活双频电子标签信息，双频电子标签实时主动发送数据给附近的读写器，读写器再将读到的卡数据上传给连接的计算机，计算机得到运动员的有关信息，并记录下通过时的对应时刻，用专用软件对该信息作一系列处理。跑步起始时间可由读写器引出的“计时开始”按钮采集，上传给计算机后台系统软件，后台系统软件将采集到的开始时间、卡片信息与相应运动员信息对应，统计比赛情况，从而实现对跑步项目自动计时的目的。

　　该系统可在终点铺设一组地感线圈，用于比赛计时，亦可在跑道设置多个地感线圈用于实时监控运动员比赛情况。

系统架构与方案阐述

　　RFID运动会检录计时记圈系统主要由计时记圈设备和系统软件两大部分组成

1.计时记圈设备组成部分

    1)RFID计时记圈一体化读写器。(也叫阅读器、定位AP)双频基站频率分为2.4G和125K，一体化读写器基站主要是负责数据采集标签发出的信号，设备带GPS时钟授时，通过RJ45网线把标签数据发送到后台服务器

    2)RFID电子腕带标签。定位标签为2.4G与125K双频半有源RFID电子标签，定位标签定时向外发送2.4G信号，和接收125K激活信号。标签内置电池，电池可更换，因为标签的功耗较低，所以人员标签的一块电池，正常情况下能用2年以上。电子腕带标签人员进行佩戴

    3)125K低频缆式天线，通过2芯双绞屏蔽线和计时记圈读写器进行连接，天线在地面布设一个矩形的地感线圈。用于激活唤醒经过此地感线圈的电子腕带标签

    4)网络设备

    5)计算机及服务器

2.计时记圈系统软件组成

　　RFID计时记圈系统软件采用云计算技术，通过云计算的设计可以把大量的数据处理工作通过多台服务器共同来完成，避免了单台服务器处理所有的数据带来的运算压力。

系统功能介绍

1.运动员数据实时统计

　　运动员戴着电子腕带跑完后，关于计时记圈的数据信息在后台软件实时统计显示

2.运动员数据的查询

　　在软件里面可以输入运动员的信息，查询到相关的数据

3.运动员数据导出

　　当一组运动员跑完之后，数据实时在后台软件生成，考官可以实时对这组运动员的数据进行导出成EXCEL，可以直接进行成绩的打印，和运动员进行确认

　　系统软件介绍

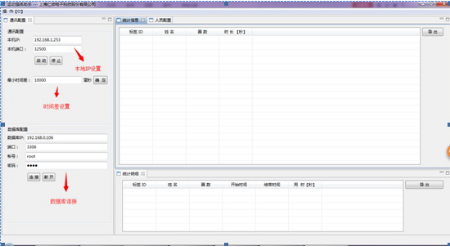

计时记圈软件界面

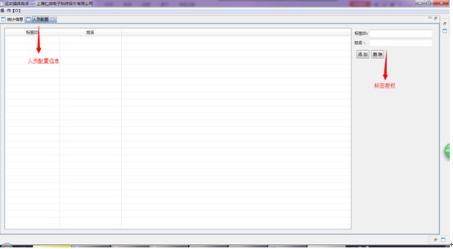

人员标签与人员信息绑定



　　提前进行数据的录入，人员信息与标签ID号在后台进行绑定对应，对人员标签进行授权，该人员具有唯一的识别码

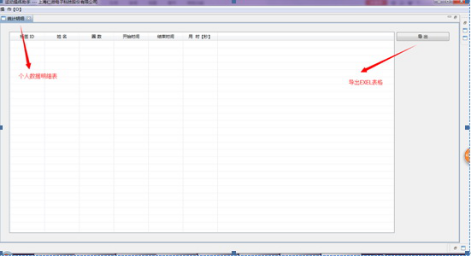

运动员成绩的导出确认





　　一组运动员考试完毕后，数据已经生成，通过数据导出的功能，方便及时把成绩导出EXEL表格，进行打印，方便考生进行确认。

　　6. 系统组成及架构

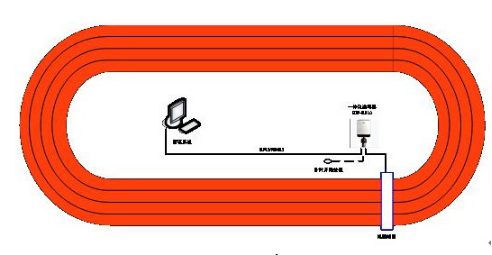

图：计时记圈系统网络拓扑图

　　整套系统由一体化读写器RW-R910、双频电子标签RW-T739、125K低频地感线圈、专用软件和控制计算机五部分组成。
