基于MIS与RFID技术的巡检系统

文章来源:博能科技 发布时间:2017-02-21 访问量:
    随着我国电力系统改革的不断的深入,大运行体系的雏形已慢慢显示出来。不需要工作人员的现场监管的变电站数量有了很大的提升,以往只能监管一个变电站的值班人员如今能同时对一定范围内的所有变电站进行巡视和倒闸操作。由于值班人员负责的变电站数量有了提升,因此必须要加强巡视力度,确保出现问题能够尽快发现。设备巡视是生产MIS系统运行的重要组成部分,巡视工作的具体流程为:一、建立巡视作业指导卡;二、打印指导卡;三、以指导卡中的内容为依据展开对设备的全面检查;四、将填写的指导卡中的内容反馈给生产MIS系统。

    以往加强巡视效果就意味着加大巡视的工作量,但是系统的出现有效地解决了这一矛盾。工作人员首先要创建RFID标签,然后在网络上将巡视任务下载到便携式RFIDduxieqi/' target='_blank'>RFID读写器中,然后通过标签对设备进行扫描,最后通过计算机和网络将巡视结果上交给生产MIS,如果巡视发现了异常情况,生产MIS会自动出现提示信息。

1 RFID简介

    RFID,英文全称为,中文名称无线射频识别,人们形象的将它称为电子标签。这是一种目前应用最广泛的自动识别技术。硬件构成只有RFID阅读器和RFID标签,识别原理就是射频信号的发送与接收。RFID技术的主要优势是防水、可以在高温的条件下使用、抗干扰、不易损坏、有效距离远、存储空间大、不用直接接触等。RFID早被引入到智能电网系统中,帮助收集物体各种信息,为决策提供了更加全面、实时、准确的信息依据。具体来说,其应用主要是:证件防伪、智能指挥交通与物流、电子支付等。

2 巡检系统原理

    在进行巡检之前,要给变电站中所有的设备逐一创造RFID标签,标签上数据主要是该设备的过去是否曾经维修、存在哪些缺陷等。然后巡视人员会携带便携式终端展开巡视工作。经过一个设备的间隔,利用终端扫描的方式来搜集信息,曾经出现过问题的地方会重点检查。
MIS与RFID技术的巡检系统图

    工作人员首先将便携式RFID设备通过计算机以及网络和生产MIS系统连接起来,从生产MIS系统中获取设备相关信息和巡视作业指导卡,然后带着便携式设备到现场展开正巡检的工作,扫描所有设备上粘贴标签,搜集设备的工作状态信息,最后把结果保存起来。不但重复上述过程,直到完成所有设备巡检工作后将汇总的巡检结果上交至生产MIS系统,系统会根据搜集到的信息进行判断,如果判断中发了缺陷,就会自动填写缺陷信息并且提示给工作人员。智能巡检系统的流程图1所示:不但重复上述过程,直到完成所有设备的巡检工作后将汇总的巡检结果上交至生产MIS系统,系统可根据搜集到的信息进行判断,如果判断中发现了缺陷,就会自动填写缺陷信息并提示给工作人员。智能巡检系统的流程图1所示:

    便携式RFDI终端本身就有一定存储空间。因此它能够和生产MIS系统的数据库进行信息数据的双向交换。而且,相关工作人员能够在两边的存储空间中访问以及获得数据。

3 巡检系统介绍

    巡检系统的正常运行是建立在全面了解电站中全部设备信息的基础上的,通常来说,MIS系统中都保存有这样的信息,所以在使用巡检系统时,可以和MIS系统连接起来,直接利用设备信息数据,极大地降低设备信息录入的工作量。另外,巡检系统中的设备管理模块可以独立进行工作,也就是说系统可以自行录入设备信息。

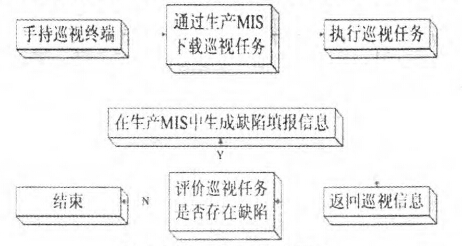

智能巡检系统的流程图
    (1)便携式RFID读写器;便携式RFID主要作用是从RFID标签中搜集与获取信息,或将信息植入到设备的标签之中。RFID技术是无线电理论的基础上发展而来的,优势十分明显。 它和标签之间的信息往来完全是通过无线电波实现的,所以RFID终端能够读取含有白标签中的RFID码片信息,大大的提高了巡检工作的效率,而且还可以保持信息输入严格遵循规范。

    (2)RFID标签;设备上RFID标签中的信息都是与该设备有关的,具体有:检修记录、曾经出现的异常、巡检重点等。使用便携式RFID终端扫描标签以后,就会显示这个设备的工作状态以及巡检重点等。

    (3)通信计算机;通信计算机是便携式RFID设备和生产MIS数据库之间的桥梁。它将后者中的巡检任务、数据库其他信息等传递给前者;同时将前者搜集到的巡检信息传输给后者。

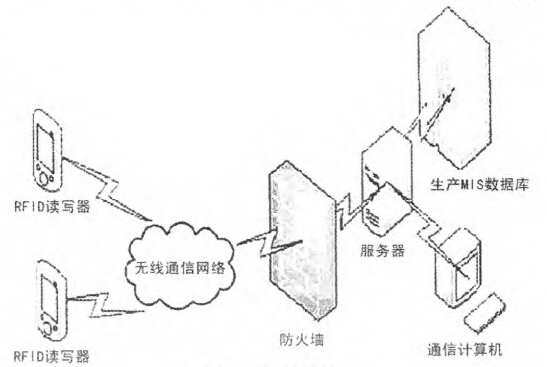

    (4)生产MIS设备数据库;变电站系统中所有设备的相关信息都保存在生产MIS数据库中,这些信息十分全面。列如针对设备来说,有额定电流、额定电压、生产日期、曾经出现故障等。以上这些信息给巡检工作带来很大的方便,也给管理人员的决策和电网建设提供了重要的依据。图2描述它的网络结构。

4 巡检系统特点
  设备相关数据录入、汇总等任务都是属于巡检环节。考虑到为实际的使用提供便利,巡检系统尽量遵从人性化的设计原则,减少巡检工作量的同时有效避的免了以往人工巡检中存在的很多不可避免的错误,促进巡检工作质量与效率的全面提升。

    (1)实现缺陷填报及时性;通过无线的RFDI技术进行巡检,使巡检结果更具时效性。以往人工巡检流程为:巡检设备――发现缺陷――缺陷填报――缺陷消除――缺陷验收。使用巡检系统后,在巡检工作中的任何环节一旦发现缺陷就会马上反馈给巡检系统,然后填报相关文件。

    (2)实现巡检工作的方便性;巡视人员携带便携式终端到现场逐一扫描所有的设备,系统就会显示出本次巡视的相关信息,将这些信息录入到巡视结果中,巡视完成。而且当巡视人员需要了解某设备过去的故障信息,直接扫描了就可以了解。这种类似于“移动办公”的系统给巡检工作带来了极大的便利。

    (3)实现巡检工作的全面性、快速性;便携式RFID终端中有巡检工作指导卡,该指导卡会告知并提示巡检人员本次巡检的对象,因此大大降低了漏巡的可能性。如果巡检发现所有设备正常,扫描完后不用进行任何操作,巡检完成。

    (4)实现系统应用可扩展性;为了方便用户,系统早以设置了一些常见的数据类型,除此之外,用户还能够直接对这些类型进行编辑。而以往修改数据类型的流程十分复杂。

5 结语
  将生产MIS和RFID技术引入到变电站巡检工作中,有效避免了以往漏巡、责任混淆等问题,促进了巡检工作质量和效率的提升以及变电站规范化和信息化水平的提高。为将来大体系的建设和运行提供了重要的保障。
