基于RFID技术的室内定位系统设计

文章来源：博能科技发布时间：2017-02-22 访问量：人

近些年，物联网的兴起给我们的生活带来了极大便利。利用局部网络或是互联网等通信技术把传感器、控制器、机器、人员与物品等通过新的方式连在一起，实现信息化、远程管理控制跟智能化的网络。阶段物联网的应用大多数都在室内，而物体位置感知作为物联网中非常重要的组成部分之一，却没有办法通过传统的卫星与蜂窝定位来获取。现无源超高频RFID室内定位作为室内无线定位技术之一，正得到快速发展，然而，RFID标签定位依然存在着很多问题亟需解决。

在传统的无线传感器网络之中，基于测距的定位方法主要依赖测量参数包括时间、能量与角度，对于RFID系统来讲，带宽的限制使它无法使用时间法与角度法，使用能量法得到测距结果精度太差。考虑到了RFID系统的特点，它的信号的发送载波是个单频信号，可通过提取的载波相位来获取相位变化差，由此获取了距离信息。

本文是通过对Impinj R420读写器设备进行了二次开发获取载波相位，并且使用基于Impinj的Indy R1000开发板获取的能量信息，将相位法跟能量法得到的距离分别运用到定位上，通过算法的优化最终进行定位，并且证明了相位法测距定位在室内小环境定位中的优越性。

1.系统总体结构

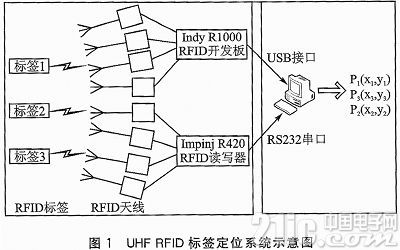

UHF RFID室内定位系统是通过获取距离测量信息来定位待测物体坐标，系统主要分两部分：测距部分与定位部分。距离信息的获取主要是涉及到两个参数：RFID信号传输过程中的能量衰减跟载波信号相位的变化值。其中能量信息通过R1000开发板来获得的，相位的信息通过Impinj R420读写器来获得。并将获得的参数信号传入PC，通过定位算法来确定RFID标签位置。整个定位的系统结构如图1所示。

2.UHF RFID标签系统测距部分

RFID标签是产品电子代码(EPC)的物理载体，附着于可跟踪的物品上面，可全球流通，并且对其进行识别和读写。ISO18000—6协议对UHF RFID通信作出详细的规定，我们使用中国大陆UHF RFID工作频段920～ 925MHz进行标签定位的实验。

UHF RFID工作原理

读卡器和标签的通信是基于ITF机制的，基于读写器的命令和读写器的回答之间交替发送的半双工机制。2读卡器和标签完整的通信过程如下：读卡器首先向标签发送了一个Query命令，解调出该命令的标签随即进入了确认状态，此时标签将会向读卡器反向反射一个16位的随机数RN16，读卡器将会发送包含相同RN16的ACK信号给标签，若标签接收到的ACK信号包含的RN16信息与之前发送的RN16信息相同，则标签转入确认的状态，并反向散射PC+EPC+CRC16信息给读卡器。在通信过程中提取能量和相位的变化值进行测距。

2.2 能量法测距原理及硬件结构

经过传播路径损耗，接收端接收到信号功率PRX(dBm)，可通过信号传输公式得到：其中，PTX是阅读器发射的功率;Greader和Gtag分别是阅读器与标签的天线增益;Lsys是系统内部电路的损耗，在读写器发送信号的时候，发送功率可以人为设置的，Lsys。可以通过反馈线接上的衰减器将信号输入频谱仪，观察衰减情况。当信号经过标签反射的时候，读写器接收反射信号并且测出PRX，这样可以计算出路径损耗LP(d)，根据Friss公式就可以计算出信号传播路径。

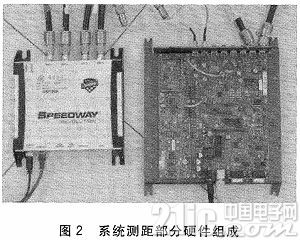

能量信息主要是通过基于射频芯片Indy R1000开发板测量得到，如图2右侧所示，R1000使用EPCglobal超高频第一级(Class 1)第二代标准与ISO18000—6标准，传输调制模式有DSB、SSB、PR—ASK三种，工作频率为840～960 MHz。R1000采用了56引脚8 mm2QFN封装格式，集成了大约100个元件，负责传送、调制、接收、处理这些来自EPC Gen2电子标签的无线电通信信息。

R1000内包含了一个能源的扩大器，使得它以在近距离或者2 m内对标签进行编码与阅读，如果有外接能源的扩大器，就使用R1000的读写范围可以达到10 m以上。在开发板中，R1000与单独的MCU连接，MCU将R1000数字信息处理器产生的原始数据转换成了EPC或者ISO18000—6格式的代码。

2.3 相位法测距原理及硬件结构

对于相位信息的测量，信号传播的距离与相位变化的公式为：

d=(φ·c)/(2πf) (2)

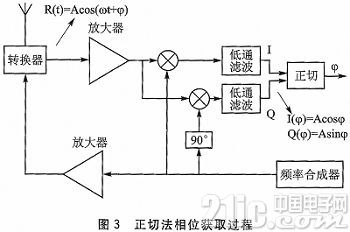

相位获取过程如图3所示。由于使用的RFID频段工作在900 MHz频段上，信号在载波相位一个2π周期变化内所传播的距离很短。在实际测量时，无法知道相位变化了多少个周期，这样就会产生相位模糊问题，因此使用相位差测距法。

选取两个频率相近的载波f1和f2，载波初始的相位为φ1,b和φ2,b，阅读器接收信号时载波最终相位分别为φ1,e和φ2,e。对于载波f1，相位的变化值为△φ1=(φ1,e-φ1,b)，对于载波f2，相位变化值为△φ2=(φ2,e-φ2,b);则在相位差测距法当中，距离d为：

d=(△φ11-△φ2)·c/[4π(f1-f2)] (3)

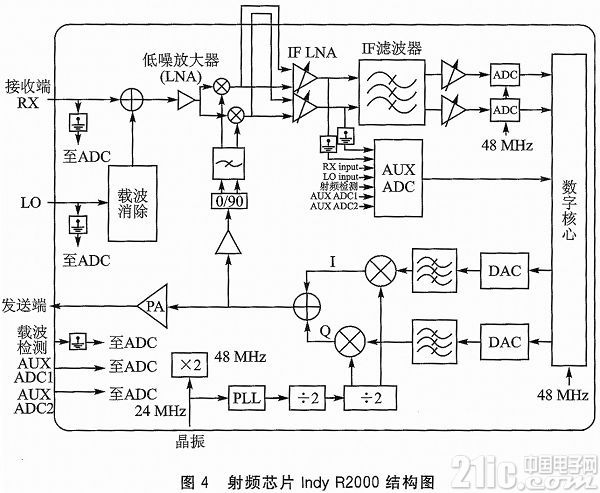

图2左侧是Impinj R420读写器，通过它获取相位信息。R420核心射频芯片是Indy R2000，为R1000升级版，不但支持EPCglobal标准与ISO18000—6标准，而且可配置其他的协议。R2000采用的是64引脚9 mm2 QFN封装，在功耗与接收灵敏度方面比R1000有所提高。芯片的内部结构如图4所示。

数字核心选择好载频点以后，输出信号，经过DAC与频率选择滤波器，形成I/Q两路信号。和载波相混后两路信号叠加，经功放发送出去。当芯片接收到信号的时候，和载波相加，过低噪放大器后和发送信号相混，通过频率选择滤波器与频选放大器获取基带信号，通过ADC将信号送到数字核心。虽然Indy R2000底层射频协议(LLRP)中包含载波相位的提取，但是其自带的软件并不读取这一部分信息，因此，需要借助Impinj公司二次开发包OctaneSDK来获得载波相位值。

3 UHF RFID标签系统定位部分

通过系统测距部分，获得标签到阅读器天线之间的距离，将通过线性化最小二乘法与加权残差法求出标签位置。3. 1 线性化最小二乘法

假设定位环境有N个位置已知天线Xn(xn，yn)，i=1，2，…，N，位置未知的标签为P(x，y)。阅读器对天线进行测量，共有N个测量方程，en为测量误差：



3.2 加权残差定位方法

在测量过程中，会出现部分测量数据不准确的问题，并造成整体定位误差较大。引入加权残差方法，通过对测量方程增加权值，将较大误差的处理转换成权值的选择，最终完成标签定位。定义标签坐标P的残差平方和为：h.jpg

4 系统测试结果

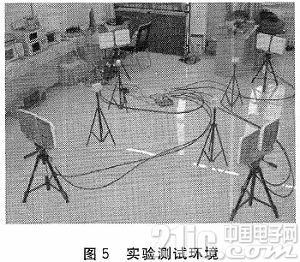

选择一块3 m×3 m的正方形区域，如图5所示。天线使用Larid公司右相圆极化远场天线S9028PCR，最大增益为9 dBic，回波损耗为18 dB。将4组天线放置在4个顶点，每组天线上有2个天线，分别连接到Indy R1000开发板和R420上，标签随机放置在正方形区域内，设置阅读器发送信号功率为30 dBm，载频点为920.63 MHz和924.38 MHz，使得信号载波在这两个频点上不断变换。打开软件，开始进行测试。随机在测量区域内选取4个位置放置UHF RFID标签，通过四周的天线与阅读器进行通信。

在足够长的一段通信过程当中，如图6所示，通过软件获取这段时间内阅读器接收到最大的RSSI值和相位值变化的平均值，经过处理计算，得到标签坐标。

我们定义系统的均方根误差(RMSE)来衡量系统的定位精度。RMSE的定义式如下所示：

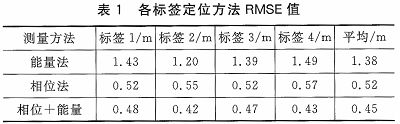

(x0，y0)为标签真实的坐标。表1显示分别用不同的测距数据得到的定位误差。

结语

本文通过对UHF RFID标签通信过程中相位和能量的提取，完成了室内定位系统。可以看出在小环境中，使用相位法进行定位比传统的使用能量法进行定位精度要提高很多。但是在复杂室内环境下，相位法定位会受到很大的影响，在后续工作中，可以在定位算法上改进，来弥补由于测距不准产生的误差对最终定位产生的影响。
