1 系统整体架构

本系统是采用模块化组件式进行设计，采用三层结构系统。可以根据实际需要进行搭配使用。三层结

构分别为：数据提供层：数据提供层主要由两个子系统组成，档案库子系统和查询大厅子系统。业务

逻辑层：业务逻辑层包括数据库服务器系统和业务逻辑服务器两个部分。用于数据的存取和业务逻辑

的处理。外部接口层：该层由WEB应用服务器、中间件服务器以及目录服务器组成。每个服务器都可以

根据需要进行部署，服务器彼此独立。本层提供外部应用访问的接口和外部系统对接的接口。实现更

多的应用支持和系统间对接的支持。

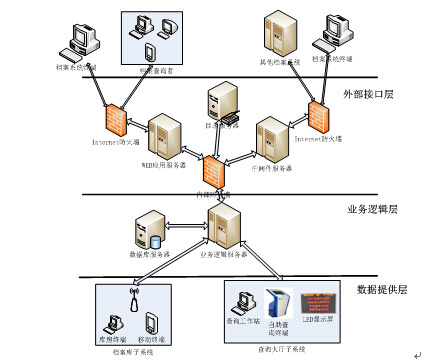

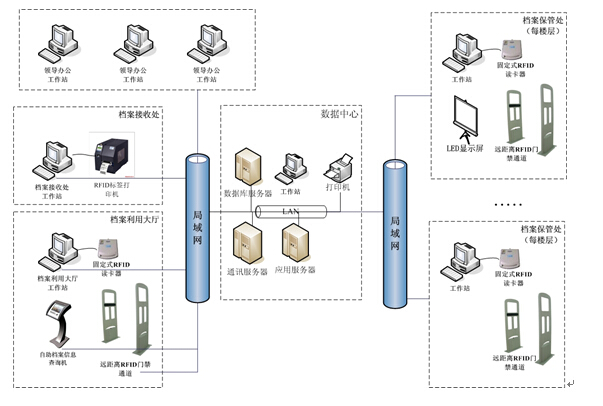

2 系统网络图架构

3档案库系统架构

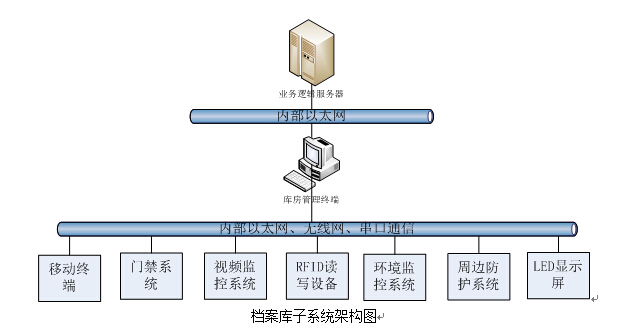

档案库子系统在整个系统中承担数据提供者和操作信息分发执行者的角色。档案库子系统采用模块化

进行设计，可以根据用户的需要进行配置。仓库终端系统主要由库房的管理终端、移动终端、RFID标

签、RFID读写器和通信网络组成，提供RFID数据采集、操作指示、仓库管理等功能。其系统架构如下

图所示：

库房管理终端

　　库房管理终端是档案库子系统的核心。与业务逻辑服务器进行通信，接收业务逻辑服务器下发的

的操作指令和数据，并把操作指令和数据分解下发到移动终端，接收移动终端的反馈信息并告知业务

逻辑服务器。实现下属模块的控制，配合业务逻辑服务器实现系统之间的联动。

　　移动终端

　　移动终端通过无线网络连接到库房管理终端，接收管理终端下发的操作信息，并确认和反馈操作

结果到管理终端;在需要生成新的RFID标签时，移动终端可以根据系统中提供的信息生成新的RFID标签

。

　　RFID读写设备

　　该读写设备主要是指安装在库房进出通道两侧，用于扫描识别进出库房物品的RFID标签数据信息

的设备。RFID读写器完成档案数据进出仓库的数据的读取采集，并把采集到的数据传送到管理终端。

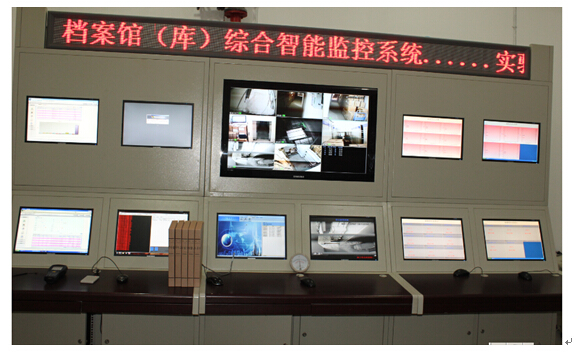

　　视频监控系统

　　视频监控系统以视频的方式记录仓库区域的各种活动。在本系统中支持与视频监控系统对接，控

制视频监控系统实时记录档案、人员进出仓库，存放、盘点、查阅等操作过程。

门禁系统

　　门禁系统用于仓库人员进出的管理以及贵重品库房的访问管理。在仓库的进出门内外分别安装进

入读卡器和退出读卡器，实现双向刷卡鉴权和人员信息登记。对于机密库房可以采用多卡模式或者N+1

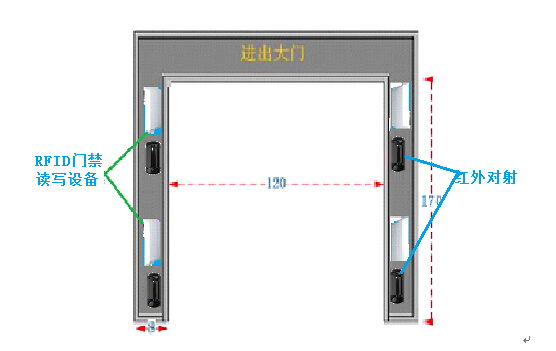

访问模式，提供更高等级的访问控制。档案库大门安装两对RFID固定式读写设备、两对红外对射设备

。为了档案库的美观性，设备采用嵌入门框方式进行安装。安装示意图如下：

环境监控系统

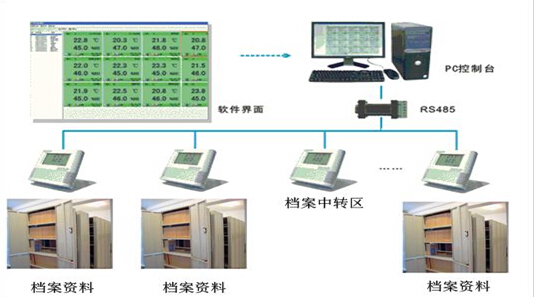

　　本方案中集成环境监控功能，可以实时监控仓库的温度、湿度、烟雾传感器、PM2.5等信息，并根

据设定门限进行告警提示，有效改善库房的环境。

周边防护系统

　　为了提高库房的安全性，防止未授权人员非法进出库房，在库房进出口部署红外对射等周边防护

设施。当有非法进出时，可以联动视频监控系统进行监控，并产生报警。

　　查询大厅子系统

　　由查询工作站、自助查询终端、LED显示屏组成，部署于档案查询大厅，用于档案管理人员和查询

人员的交互工作。查询工作站用于档案信息的查询检索;自助查询终端提供自助查询功能和排队机的功

能;LED显示屏显示系统提示信息和各档案的检索操作进度等信息。

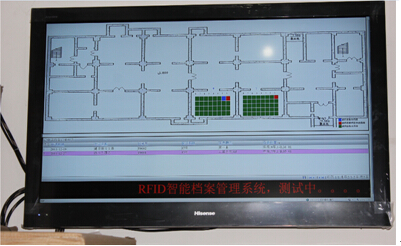

　　LED显示屏

　　在库房外配置LED显示屏，用于显示所对应库房的环境情况、存储情况、访问信息等数据，有助于

加强库房的管理。

短信系统

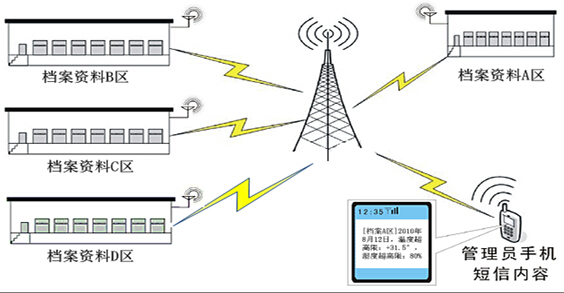

　　非法带出提醒：对非法带出档案时系统自动发送短信提醒工作人员及相关领导，工作人员可高效

的拦截。

　　借阅、借调预期提醒：对借阅，借调要到期未归还档案的系统自动发送短信提醒借阅、借调人员

及档案工作人员。(预期时间为可配置如离到期前一天，前两天等)

　　借阅、借调到期提醒：对借阅，借调到期未归还档案的系统自动发送短信提醒借阅、借调人员及

档案工作人员和相关领导。

沈阳博能科技FR4抗金属标签，产品型号：BN7020,材质：铜+金、用特殊性能的FR4材料封装，尺寸：

23-13/25-10/D10mm（可定制），工作频率：902-928MHz，读取距离：0-10m，存储空间量：128-2Kbit

，适用范围：物流管理、产品追踪、产品防伪、仓储管理、生产制造、车辆管理、有耐高温、防潮湿

，防腐蚀、防碰撞，适用于户外恶劣环境。
