一、项目背景
　　我国的变电站设备巡检主要依靠巡检人员定期定时进行人工巡检。由于受气候条件、环境因素、人员素质和责任心等多方面因素的制约，巡检质量和到位率无法保证。总结下来，主要有下面几个方面的问题：巡检不到位、漏检、或者不准时；手工填报巡检结果效率低、容易漏项或出错；管理人员难以及时、准确、全面地了解线路状况，难以制定最佳的保养和维修方案。
      缺陷巡视管理工作一直以来都是巡检部门的难点。而到位情况以及缺陷统计则是缺陷巡视管理工作中主要存在的难题。无人值守变电站增加带来的巡检到位率和巡检质量监控的问题日益突出。
　　电力设备巡检作为一种新兴设备管理模式，通过周期性对设备的检测检修，达到及时发现设备故障，将事故消除在萌芽状态的目的。它对提高机组启动成功率、可用率，保障输送电设备正常运行起着重要的作用，因此，加强电厂的设备巡检工作具有重大的社会意义。

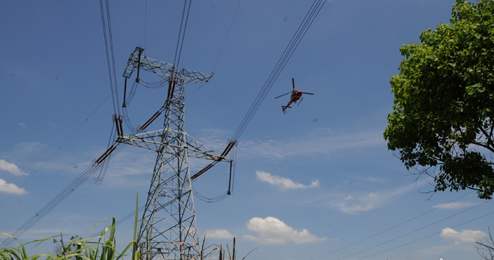

　　巡检是保证电力设备安全的一项基础性工作，它能提高电力设备的可靠性，确保设备处于最小故障率。传统巡检普遍采用人工巡视，手工纸质记录的工作方式，由于缺乏有效的监督措施，往往存在人为因素多、管理成本高、无法监督巡检人员工作、巡检数据信息化程度低等缺陷。而且在线路巡检工作中，某些线路处于人员不易达到，或者因为故障无法达到的状态，需要及时在较远的距离获取到设备信息，这是传统人工巡检方式无法做到的。 二、RFID电力巡检的应用

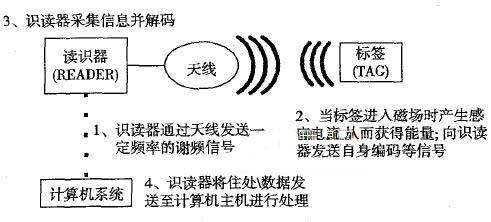

　　 RFID是利用无线射频技术在读写器器和射频标签之间进行非接触双向数据传输，来进行目标识别和数据交换。读写器通过发射天线发送一定频率的射频信号，当射频标签进入发射天线工作区域时会产生感应电流，射频标签获得能量且被激活。射频标签将自身编码等信息通过内置发送天线发送出去，系统接收天线接收到从射频标签发送来的载波信号，经天线调节器传送到读写器，读写器对接收的信号进行解调和解码，并将信息送到后台主系统进行处理。       基于RFID技术的设备巡检系统主要包括巡检派送管理，巡检线路管理、巡检信息下载管理、巡检信息上传管理、巡检信息查询管理、巡检信息报表管理等。硬件设备主要由RFID手持终端与RFID电子标签，无线接入点组成。在此系统的设计上，紧密的围绕行业的核心需求与巡检作业的关键业务流程，并紧密的结合RFID技术在实际需求的适用性，比如对于电子标签的选择使用了超高频被动式的电子标签，相应的读取距离也要较大，这样才能准确的检测到电子标签的信息。
三、系统设计
1、系统概要
　　(1) 发卡设备主要是完成电子标签的数据初始化，将电力公司特定的资产编码等信息写入到电子标签中；
　　(2) 电子标签实现储存设备的详细数据信息和历史核查信息；
　　(3) 巡检人员在外出巡检时，通过手持设备终端巡检器发送数据，汇报当前巡检人员的位置、时间等信息，若发现故障，则把故障类型、设备编号并结合当前的手持设备终端RFID信息发送到监控中心。 　　(6) 设备应用服务器负责客户管理和数据整理等操作，并与数据库服务器进行传输；

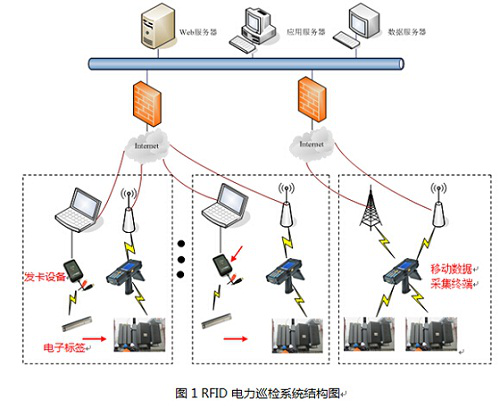

电力巡检系统架构图如下所示： 2、运行流程
（1）电子标签发卡
　　发卡是完成电子标签信息的初始化，并建立基础的数据。因为电力设备多是金属材质，因此，本方案中使用电子标签为抗金属标签。这类标签无法直接由RFID打印机打印出来，只能通过RFID发卡器逐一发卡。具有群写卡功能的RFID发卡器十分适用于抗金属等异形标签，有效的提高了发卡效率。

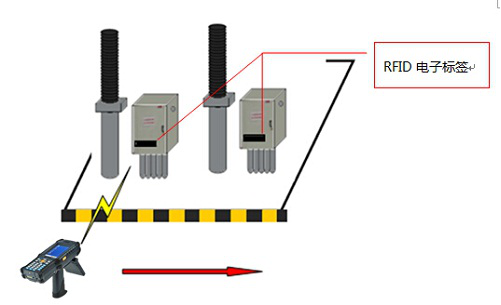

（2） 巡检
　　巡检人员携带移动数据采集终端外出巡检时，通过移动收据采集终端读取电子标签获取信息，并依据实际需求对设备进行拍照，同时记录设备的运行情况以及负责人的执行情况。若发现故障，利用移动数据采集终端把故障类型、设备编号等所需信息上传到后台管理系统。
      后台管理系统对移动数据采集终端上传的信息进行读取、分解，判断故障发送的时间、地点、设备类型、发现人，同时将信息自动存入数据库服务器，发布上网。另外，系统可实时地显示巡检状态：显示各故障点，各类故障的紧急情况、处理情况、目前状态、各巡检人员在某一时刻的位置和巡检路线等。系统也可实现对存放在数据库中的各类历史数据进行统计、汇总、分析，用各类图表或报表显示各种故障在某段时间内发生的频率和对象等功能，以供管理人员预测分析并制定应对措施加强管理，做到事前控制，减少事故发生率，确保电力设备的安全运行。 3、系统优势
　　RFID电力巡检系统能够有效的解决电力企业在巡视巡检方面存在的问题，为企业带来切实的效益，主要体现在以下几个方面：
      方便巡检人员的巡检程序，减少了人工错误率；
      确保巡检人员到位，保证巡检质量和巡检工作的管理效率；
      保证了输送电设备的稳定运行，防患于未然，减少故障发生率，降低企业运营成本；
      提高了数据分析和统计功能，提高了管理人员处理缺陷的效率；
      感应式数据采集，操作更简单，更便捷。巡检时，只需将采集器在巡检点信息钮附近轻轻一晃，即可记录当时日期和时间；
      获得的数据和信息不能破坏或修改；
      系统使用由无源存储器的射频芯片组成的全封闭感应信息钮，具有全球唯一的ID码，经久耐用，不可篡改或复制；
      一次性全封闭封装成型，耐热、抗冻、防水、防震、抗电磁波，能在恶劣的环境下正常的工作；
      无需布线，安装简易；
      简单、方便的编码设置，巡检点的增减十分方便；
      无接触式数据传输，从而无磨损；
      完整的软件配套，制定及修改复杂的多级管理系统变得非常简单、方便；
      可与其他业务管理系统紧密衔接，构成业务系统的有机组成部分。
